垂直螺旋提升機提升塑料

產品介紹

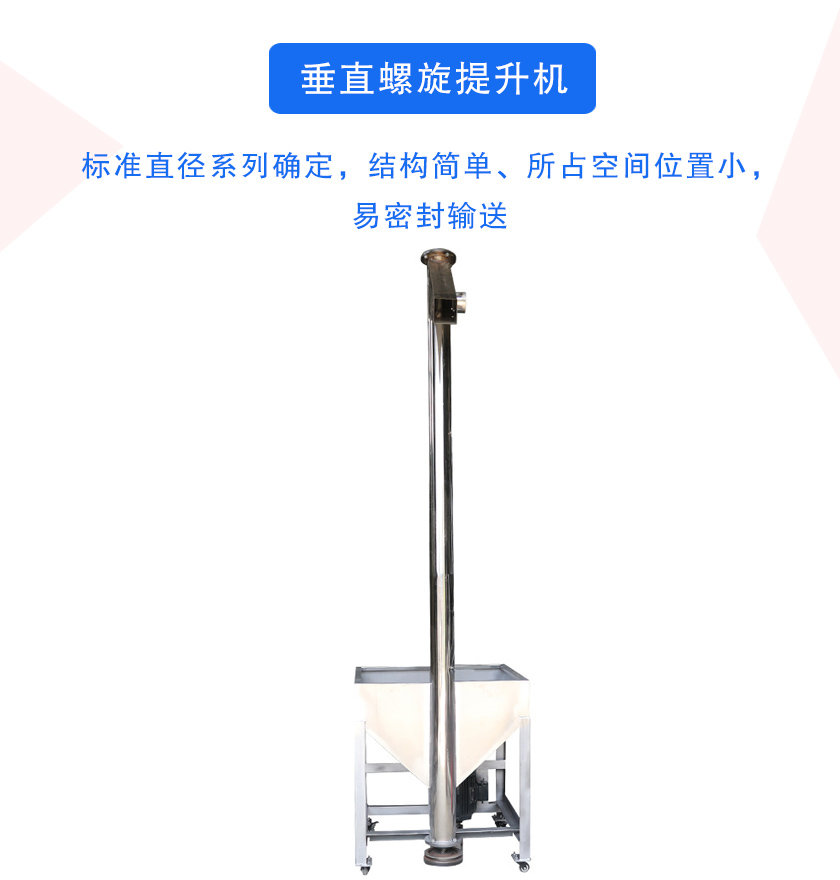

垂直螺旋提升機主要用于垂直或大傾角輸送物料，一般參照想要水平螺旋提升機的標準直徑系列確定，結構簡單、所占空間位置小，易密封輸送。

垂直螺旋提升機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料不同分為實體面型、帶式面型、葉片面型等，垂直螺旋提升機的螺旋軸在物料運動方向的終端有止推軸承以對物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

行業應用

垂直螺旋提升機適合垂直或大傾角輸送粉狀、粒狀、非粘性的容重≤1.3t/m³的干燥物料，如糧食、塑料、水泥、化工原理等，物料溫度一般不超過80℃。

現場視頻



突出優勢

1、垂直或大傾角輸送物料，占地面積小。

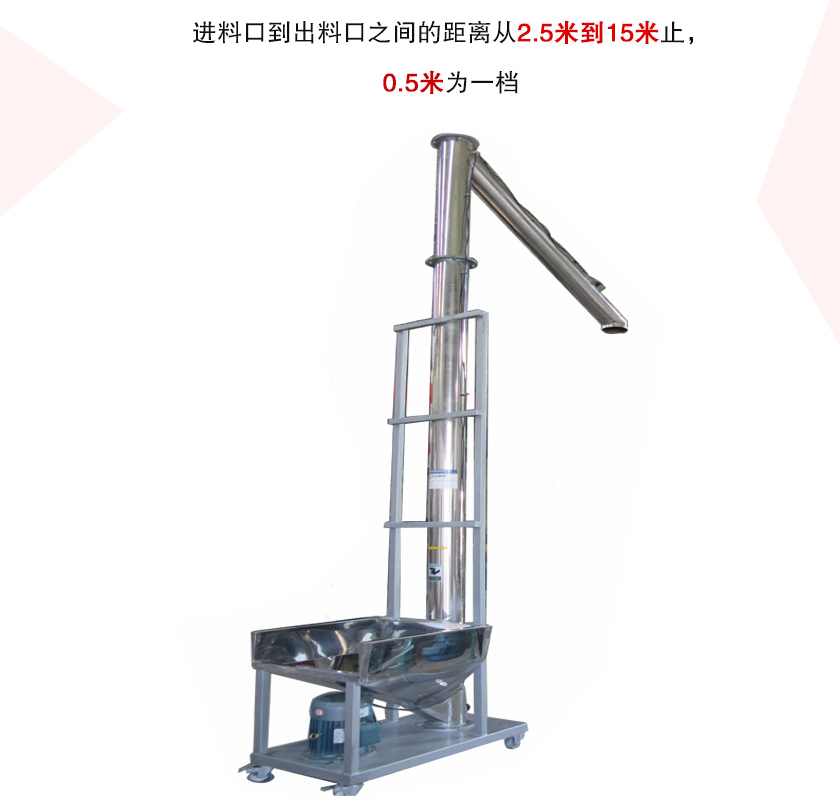

2、進料口到出料口之間的距離從2.5米到15米止，0.5米為一檔，也可根據需要選用。

3、強迫進料采用迂回進料形式，進料口與外殼呈90°連接，適用于流動性差的物料。

4、物料在密閉的管道內進行輸送，可使輸送場所粉塵大大減少，減少了對環境的污染。

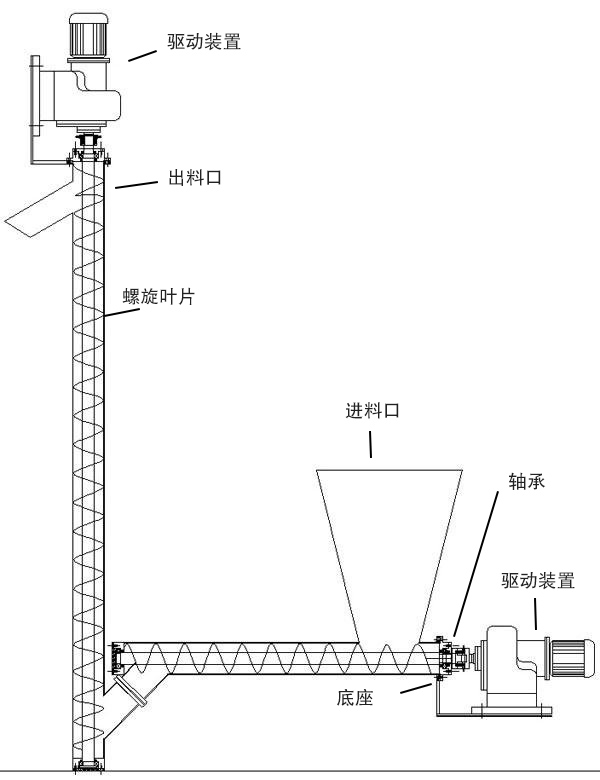

結構及細節

垂直螺旋提升機由管式機架（底部帶有一進料口，與水平喂料機的出料口相連），頂部的傾斜出料口，焊接在輸送機每段管上的末端法蘭，截面積固定或可變的旋轉螺旋（每端都由聯軸器襯套），帶有滑動襯套的主軸承組件，由輸送機總體高度決定個數的中間吊掛軸承，固結在頂端軸承組件（懸掛螺旋）上的驅動單元和自潤滑軸密封單元。

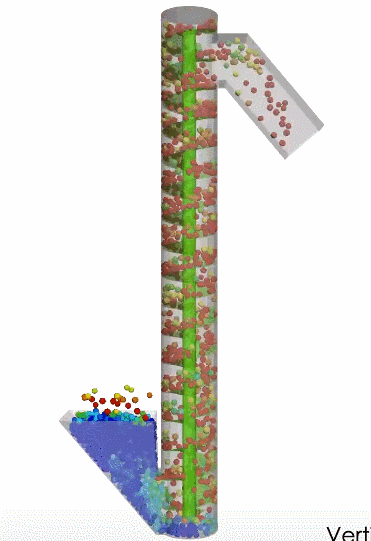

工作原理

垂直螺旋提升機利用旋轉的螺旋將輸送物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸的螺旋軸采用滑塊連接。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

垂直螺旋提升機注意事項

1、垂直螺旋提升機需要穩定流量的物料必須由螺旋的底部加入，當其機進料中斷時螺旋輸送機頂部的卸料也立即中斷，垂直螺旋輸送機的螺旋本身不會排空，除非有意去清理出物料，否則無論是在運轉或停止?fàn)顟B(tài)時，螺旋槽中總有物料存在。

2、螺旋機應無負荷起動，待起動正常后向進口投料。

3、給料時應均勻限額，給料量要合適以免使機器過載。

4、停車前，應停止給料，使機殼內物料輸送完后方可停止。

5、輸送物料內不得混入堅硬大塊，避免螺旋卡死損壞輸送機。

6、在使用中應檢查各部件的聯結禁錮件是否松動，動力是否發熱，聲音是否正常，一旦有異常，立即停車糾正。

7、調速電機起動、運行、停止?？梢匀珘浩饎?dòng)亦可降壓起動，電動機起動后合上控制箱電源開關，逐漸調節速度旋鈕，增加激磁電流，離合器轉速逐漸加至需要運行轉速。停車時把調速旋紐調到零位，再停止拖動電機。

8、各加油部位應定期加油。
