大傾角皮帶輸送機介紹

輸送垃圾

輸送玉米渣

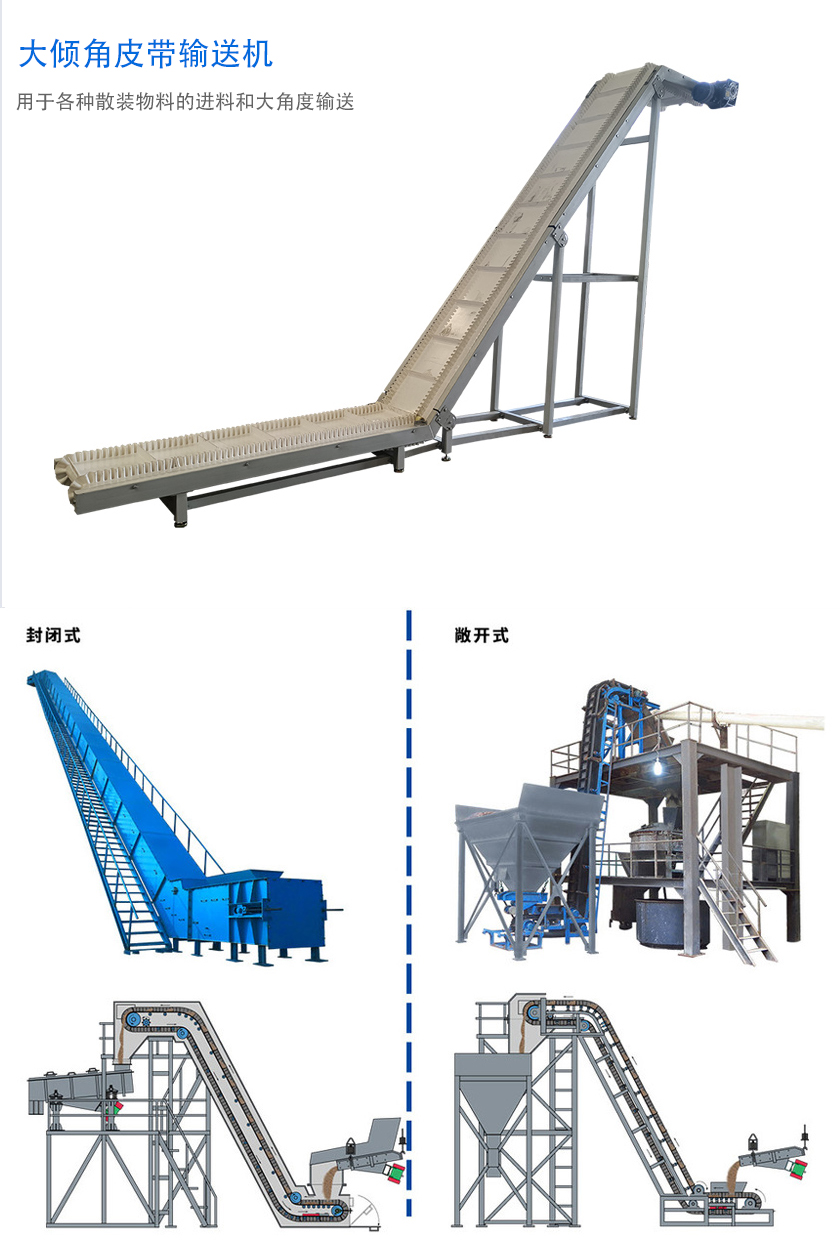

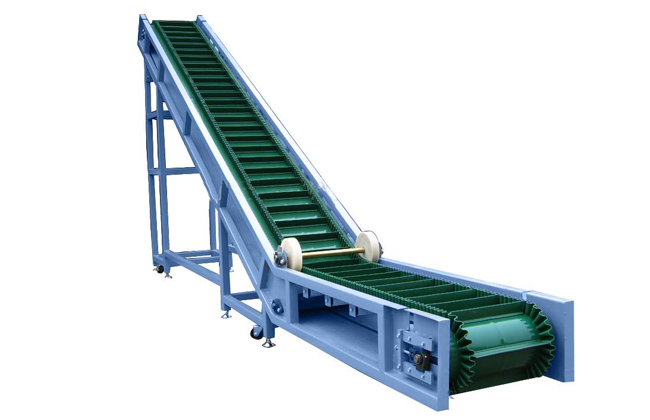

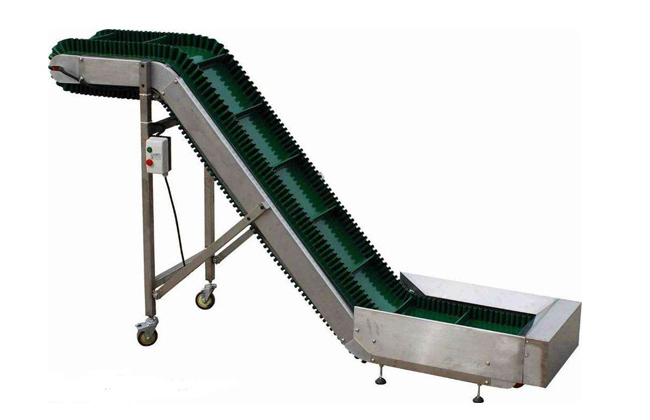

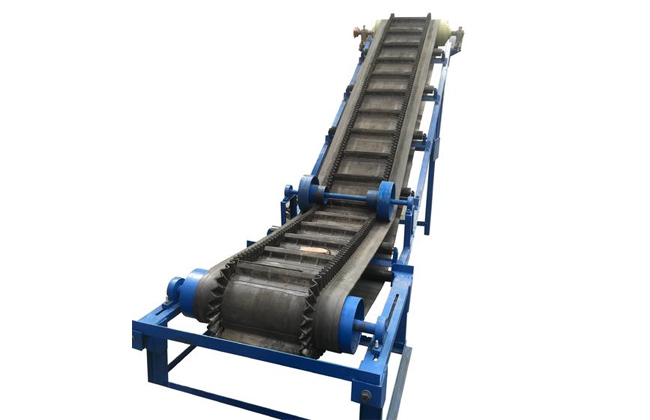

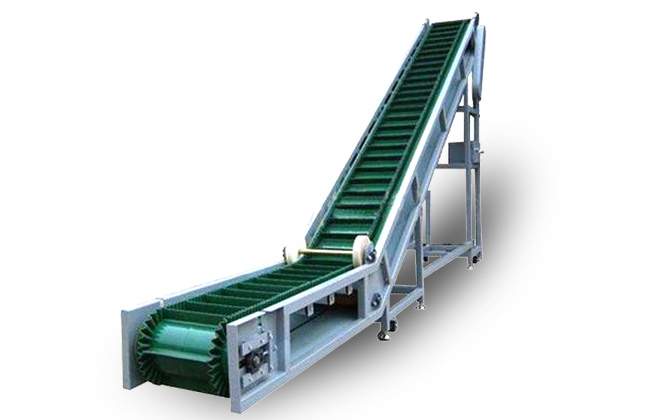

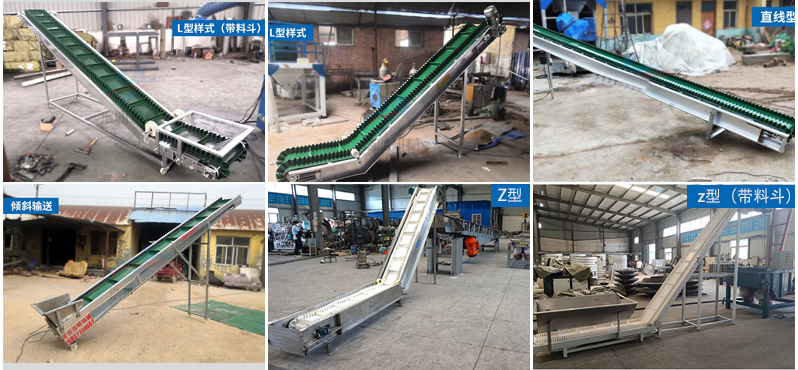

大傾角皮帶輸送機圖片

大傾角皮帶輸送機簡稱大傾角皮帶輸送機，主要用于大傾角或垂直90°輸送散狀物料，解決普通、花紋帶式輸送機所不能達到的輸送角度，大傾角皮帶輸送機是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式"裙邊"，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，可以防止物料撒落。

大傾角皮帶輸送機角度

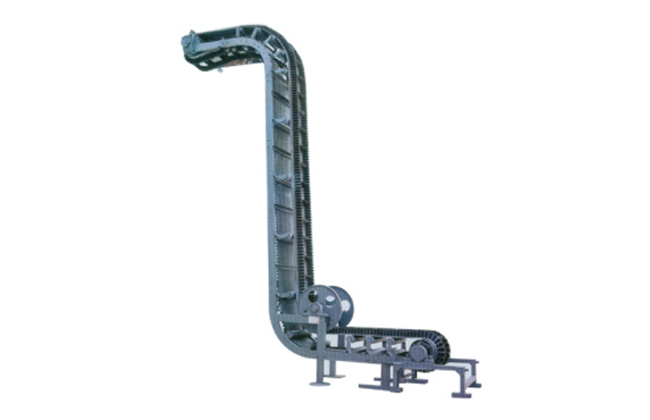

大傾角皮帶輸送機輸送角度在0°～90°范圍內，解決普通帶式輸送機所不能達到的輸送高度，節約了占地面積，節省設備投資和土建費用。例如，某用戶欲將煤炭提升到20m高的料倉頂，如采用擋邊機以45°傾角輸送，機長僅需28.3m(水平機長20m)；采用垂直輸送的擋邊機，水平機長可以控制在6m以內。

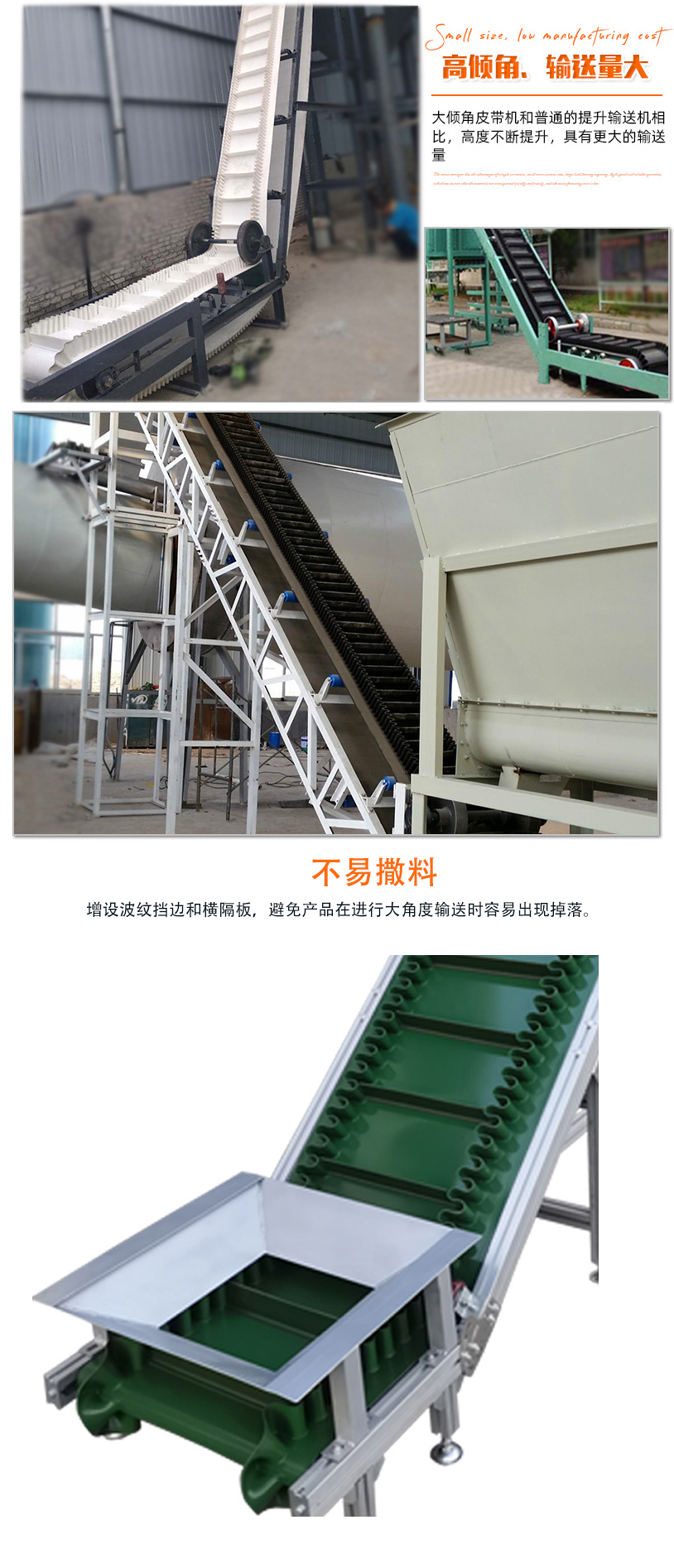

大傾角皮帶輸送機特點

1、輸送角度在30°-90°范圍內，在普通輸送帶上又加裝了波紋擋邊和橫隔板，特別適用于大傾角輸送，可防止在較大爬坡角度時，物料散落、掉落現象。

2、皮帶常用寬度為：20～2000mm，也可根據客戶要求定制，長度可達10米，輸送高度可達4米。

3、可與其他輸送設備組合成水平或傾斜輸送系統，以滿足不同布局類型作業線的需要。

4、可在狹小空間內完成傾斜或垂直輸送，占地面積小。

大傾角皮帶輸送機結構

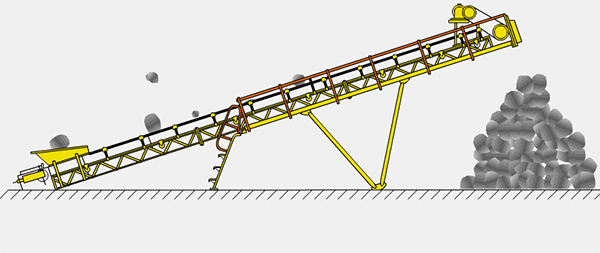

大傾角皮帶輸送機原理

大傾角皮帶輸送機主要由波狀擋邊輸送帶、驅動裝置、傳動滾筒、改向滾筒、壓帶輪、托輥、托帶輥、立輥、拍打輪清料裝置、拉緊裝置等部分組成。其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式"裙邊"，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。

大傾角皮帶輸送機型號及參數

帶寬B（mm）		300		400		500		650		800
擋邊高		40	60	60	80	80	120	120	160	120	160		200	240
部分輸送傾角輸送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	35	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	頭輪中心高H2/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾輪中心高H2/h（MM）	335		330-490		600		600		600-800
	中間段帶面高H2/h（MM）	450		500-700		760-800		800-850		800-1115
	中間段地腳寬B2/h（MM）	480		580		870		1020		1220
帶寬B（mm）		1000				1200				1400
擋邊高		120	160	200	240	160	200	240	300	160	200	240	300	400
部分輸送傾角輸送量Q3/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	頭輪中心高H2/h（MM）	1400-2000						1600-2000
	尾輪中心高H2/h（MM）	600-800				800-1000				800-1200
	中間段帶面高H2/h（MM）	800-1200				1050-1500				1050-1700
	中間段地腳寬B2/h（MM）	1440				1690				1890

大傾角皮帶輸送機應用

大傾角皮帶輸送機適合樓層間有高度差的場合運輸散狀物料，主要用于有機肥廠、飼料廠、糧庫、建筑工地、礦山采石場、工廠、車站、碼頭等裝卸場所，適合從水平位置向上傾斜運送松散、未包裝的物品，是散裝物料或部件短途運輸和搬運中常見輸送系統。

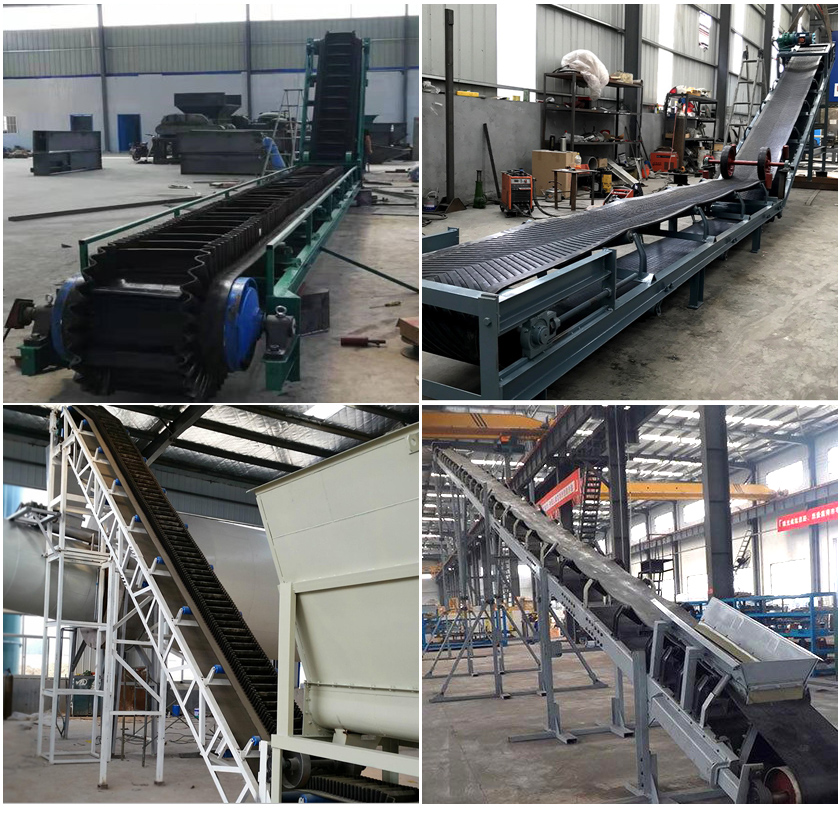

大傾角皮帶輸送機案例

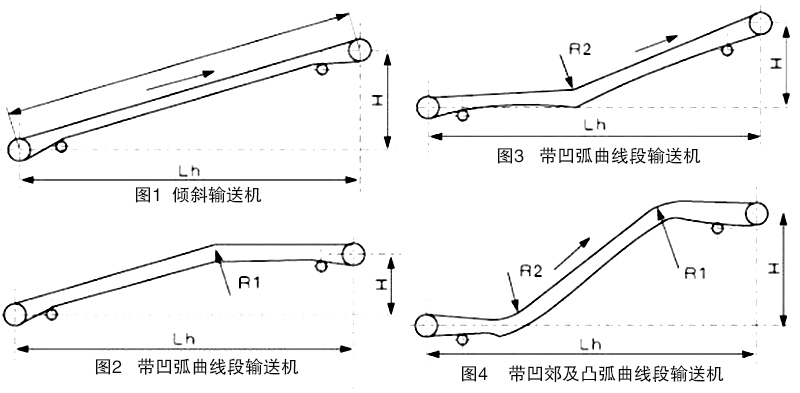

大傾角皮帶輸送機布置形式

為獲得較好的受料和卸料條件，大傾角皮帶輸送機采用"Z"形布置形式。即設有上水平段、下水平段和傾斜段,并在下水平段受料,在上水平段卸料。上水平段與傾斜段之間采用凸弧形段機架連接,下水平段與傾斜段之間采用凹弧段機架相連以實現輸送帶的圓滑過渡。

1、上水平段：為了適應不同的卸料高度的要求,頭架分為低頭架,中式頭架和高式頭架。并與之相應,在上水平段分別配用低式凸弧段機架和低式中機架支腿,中式凸弧段機架和中式中間架支腿, 高式凸弧段機架和高式中間架支腿。

2、傾斜段：無論上水平段采用的是低式、中式、或是高式中間架支腿,傾斜段均采用低式中間架支腿。當輸送機傾角獼R45°時,推薦采用Ⅱ型低式中間架支腿。

3、下水平段：下水平段采用低式中間架支腿。

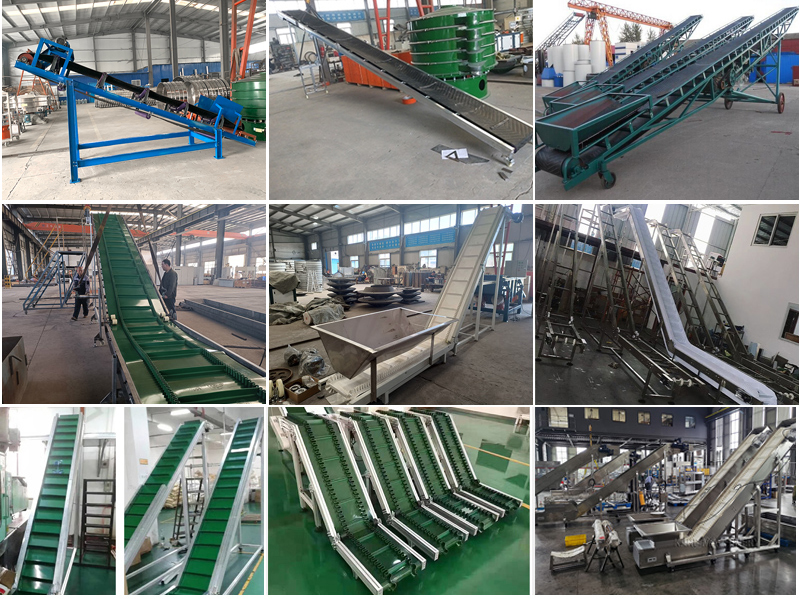

大傾角皮帶輸送機廠家
