z型斗式提升機的工作原理是什么？

發布時間：2021-07-28 09:12:48 作 者：袁封雪



Z型斗式提升機，是一種通過鏈條帶動料斗輸送提升物料的高效提升輸送設備，類似垂直斗式提升機，但兩者在取料、運行軌跡、下料方式等還是有所差別。下面，小編給大家介紹一下其工作原理，便于我們更好的了解Z型斗式提升機的工作流程。

一、Z型斗式提升機工作原理

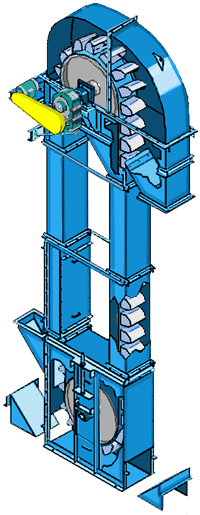

兩條環形鏈條上邊掛滿料斗，料斗將物料從下方的儲藏中舀起，當電機帶動鏈條轉動時，物料隨著輸送鏈提升到頂部，將物料提升輸送到指定的位置進行卸料。其運行軌跡為先水平輸送，再垂直提升機，再水平輸送，類似字母Z，行所以稱為Z型斗式提升機。





二、Z型斗式提升機結構

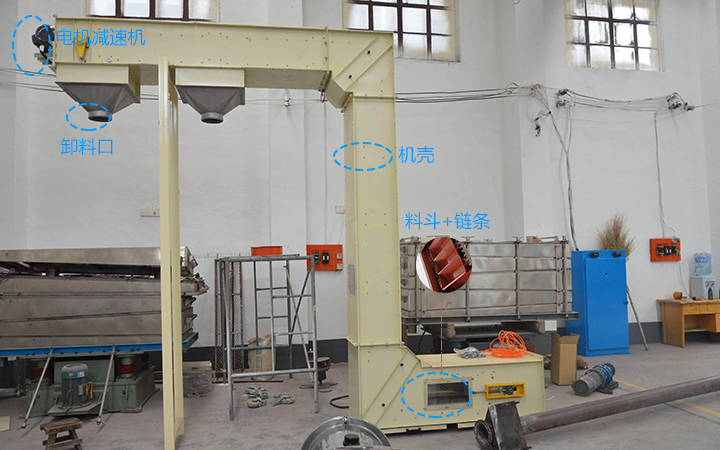

Z型斗式提升機主要由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置等組成。



運行部件：由料斗和鏈條組成。



驅動裝置：采取Y系列電動機，通過減速器和鏈傳動組成。



上部裝置：安裝有逆止器、卸料口裝有防回料板。



中間箱體：部分中間節裝有軌道(雙排鏈)以防止鏈條工作中擺動，或檢修口。



下部裝置：安裝墜重箱張緊。
